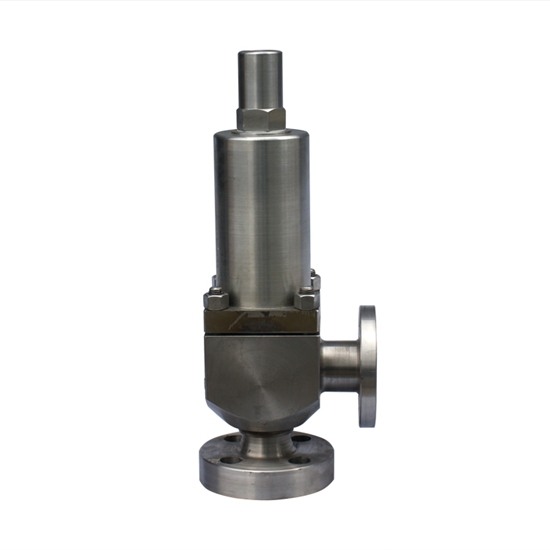

哈氏合金高壓泄壓閥

•

型號：

技術參數：

哈氏合金高壓泄壓閥通過密封塞在彈簧力的作用下控制閥的開和關，實現了制冷劑的進入與釋放，保證了制冷系統正常工作，并且外界的空氣無法進入空調系統中，避免了使用易熔塞后對環境的污染。

• 技術參數
• 安裝尺寸
• 型號說明
• 應用案例
• 下載文檔

哈氏合金高壓泄壓閥包括閥體，凸緣面，密封塞，彈簧，彈簧座，入口和出口，產品的閥體的一側設有入口，該泄壓閥內設有的密封塞、彈簧、彈簧座和出口依次相連，產品的密封塞的一側設有凸緣面，該高壓泄壓閥通過密封塞在彈簧力的作用下控制閥的開和關，實現了制冷劑的進入與釋放，保證了制冷系統正常工作，并且外界的空氣無法進入空調系統中，避免了使用易熔塞后對環境的污染。

外形及連接尺寸

公稱通徑DN(mm) Nominal diameter	尺 寸 Dimensions(mm)
	do	L	L1	DN
40	25	135	120	50
50	32	160	130	65
80	50	175	160	100
100	65	220	200	125
150	100	285	260	200
200	125	350	320	250

主要零部件材料

NO.	零件名稱 Name of part	C型 材料 Materials	I型 材料 Materials	V型 材料 Materials
1	閥體　Body	WCB	ZG1Cr5Mo	ZG15Cr1Mo1V
2	閥座 Nozzle	2Cr13	1Cr18Ni9Ti	12Cr1MoVA
3	調節閥　Adjusting ring	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
4	閥瓣　Disc	2Cr13	17-4PH	17-4PH
5	導向套　Guide sleeve	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
6	散熱器　Radiator	ZG230-450	ZG230-450	ZG230-450
7	閥蓋 Bonnet	ZG230-450	ZG230-450	ZG230-450
8	彈簧 Spring	50CrVA	50CrVA	50CrVA
